OTOMATİK ÜNİVERSAL SERTLİK CİHAZI
Marka / Model: QATM / Qness 750 CS EVO
Tanım: Qness 750 CS EVO, Rockwell, Brinell ve Vickers sertlik ölçümlerini uluslararası standartlara uygun olarak otomatik şekilde gerçekleştiren üniversal bir sertlik ölçüm cihazıdır. Yüksek ölçüm doğruluğu, tekrarlanabilirliği ve otomasyon kabiliyeti sayesinde hem laboratuvar hem de endüstriyel kalite kontrol uygulamalarında güvenilir sonuçlar sunar.
Çalışma Prensibi: Sertlik, malzemenin mekanik etkiler (batma, sürtünme, çizme veya kesme) sonucu oluşan lokal plastik deformasyona karşı gösterdiği direncin izafi bir ölçüsüdür. İz sertliği (indentation hardness) ölçümlerinde, konik veya küresel standart bir uç seçilen yük altında malzeme yüzeyine batırılır. Uygulanan yük sonucunda yüzeyde oluşan izin boyutları ölçülerek sertlik değeri hesaplanır. Oluşan izin büyüklüğü ile malzemenin sertliği ters orantılıdır; iz ne kadar küçükse malzeme o kadar serttir.
Uygulama Alanları
-
Metalik malzemeler, parçalar ve bileşenlerin sertlik karakteristiklerinin belirlenmesi
-
Üretim sürecinde kalite kontrol ve proses doğrulama çalışmaları
-
Yeni ürün geliştirme aşamasında hedef sertlik değerlerinin tanımlanması ve doğrulanması
-
Güvenlik açısından kritik parçaların mekanik özelliklerinin kontrolü
-
Üretime ait sertlik verilerinin belgelenmesi ve raporlanması
-
Üretim hatalarının, sermaye hasarı veya malzeme kayıplarının incelenmesi
-
Yasal süreçlerde ve teknik denetimlerde sertlik ölçüm sonuçlarının referans olarak kullanılması
Özellikler
-
Motorize yük hücresi (load cell) ile donatılmış olup 0,3–750 kg (2,94–7358 N) aralığında tüm yüklemeleri gerçekleştirebilir.
-
Otomatik ışık ayarı ve otomatik odaklama özelliklerine sahip ölçüm sistemi standart olarak sunulmaktadır.
-
Lens seçenekleri: XLED 1, XLED 2 ve XLED 5. Tüm lensler, iz çukurunu aydınlatmaya yönelik dahili Ring Light özelliğine sahiptir ve 5x, 10x, 20x, 50x ve 100x büyütme imkânı sunar.
-
Test yüksekliği / boğaz derinliği: 395 mm / 220 mm.
-
Test tablası: Ø 100 mm.
-
8 istasyonlu gözlü motorize taret mekanizması.
Otomatik Beton Basınç Test Cihazı
Cihaz Adı / Model: Otomatik Beton Basınç Test Cihazı – HR-C2000/TS
Tanım: Otomatik Beton Basınç Test Cihazı, 2000 kN kapasiteli beton test presi olup beton ve benzeri yapı malzemesi numunelerinin basınç dayanımlarının güvenilir ve tekrarlanabilir şekilde belirlenmesi için tasarlanmıştır. Cihaz; EN, ASTM ve BS standartlarına uygun olarak üretilmekte olup, operatör güvenliği ve iş sağlığı açısından CE normlarını karşılamaktadır. Dijital okuma ünitesi ve bilgisayar destekli yazılım seçenekleri sayesinde otomatik, yarı otomatik ve manuel kullanım imkânı sunar.
Çalışma Prensibi: Basınç testi, malzemelerin kırılma yükleri altındaki davranışını belirlemek amacıyla uygulanır. Numune, basınç plakaları arasında kontrollü bir şekilde sıkıştırılır ve uygulanan yük ile birlikte oluşan deformasyonlar kaydedilir. Test presi, standart olarak EN standartlarına uygun basınç plakaları ile birlikte sunulmaktadır. Uygun plakalar kullanıldığında ASTM C39 standardına da uyumludur. Testler dijital okuma ünitesi üzerinden gerçekleştirilebildiği gibi, bilgisayar bağlantısı ve yazılım aracılığıyla da yapılabilir. Manuel kullanımda dahi ölçüm değerleri dijital ekranda görüntülenmektedir.
Sistem Bileşenleri
-
Yükleme gövdesi
-
Otomatik hidrolik güç ünitesi
-
Dijital veri toplama ve kontrol sistemi
-
Ara mesafe parçaları (30 mm, 50 mm ve 80 mm)
-
Üst plaka (oynar başlıklı)
-
Alt plaka
-
Aşırı yüklemeyi önleyen maksimum basınç valfleri
-
Piston hareket mesafesini sınırlayan limit anahtarı
-
Acil stop butonu
-
Ön ve arka güvenlik koruyucu kapılar
Özellikler
-
Piston çapına bağlı olarak 1 kN/sn – 20 kN/sn aralığında ayarlanabilir yükleme hızı kontrolü
-
İki farklı gövdeyi kontrol edebilme özelliği (opsiyonel)
-
Yük kontrollü test yapabilme
-
Test grafiğini gerçek zamanlı olarak görüntüleme
-
Farklı çerçeve yük hücreleri için analog kanal desteği
-
Bilgisayar arayüzü için RS-232 seri port bağlantısı
-
LCD ekran
-
Ölçüm birimi seçimi: kN ve kgf
-
Birim sistem seçimi: SI ve Metrik
-
Çoklu dil desteği (Türkçe ve İngilizce)
-
Gerçek zamanlı saat ve tarih gösterimi
-
Test kontrolü ve test raporlarının yazdırılmasını sağlayan ücretsiz yazılım

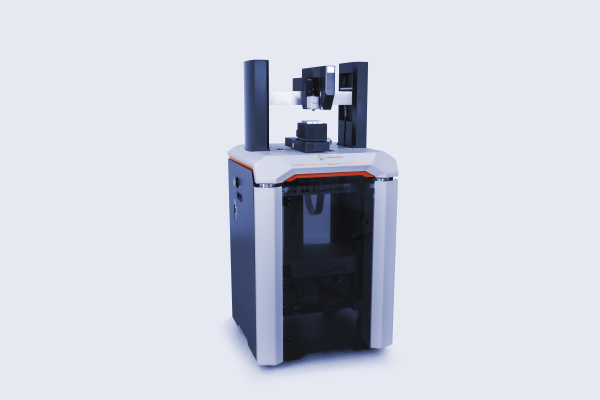

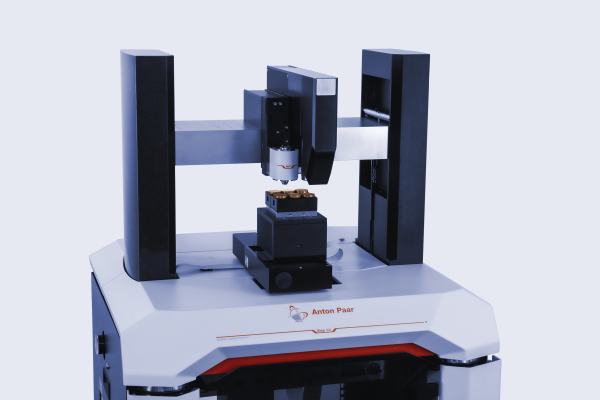

Indentasyon / Çizik Test Cihazı
Marka / Model: Anton Paar – Step 501
Tanım: Nano ve mikro ölçekte yüzeylerin mekanik özelliklerini belirlemek amacıyla kullanılan çok işlevli bir yüzey test sistemidir. Nano sertlik (indentasyon), mikro sertlik (Vickers) ve mikro çizik testlerini tek bir platformda gerçekleştirebilme imkânı sunar. Yüksek hassasiyetli ölçüm kabiliyeti ve entegre optik mikroskop sistemi sayesinde yüzey deformasyonları detaylı olarak incelenebilir.
Çalışma Prensibi: Cihaz, kontrollü yükler altında indenter uçları kullanarak malzeme yüzeyine baskı uygular. Nano indentasyon testlerinde düşük yükler (0–500 mN) ile yüzeyin elastik ve plastik davranışı ölçülürken, Vickers mikro sertlik testlerinde daha yüksek yükler (0–30N) uygulanır. Mikro çizik testlerinde ise indenter uç yüzey üzerinde kontrollü şekilde ilerletilerek kaplama ve yüzeylerin yapışma, aşınma ve hasar davranışları analiz edilir. Test sonrasında oluşan izler entegre optik mikroskop ile görüntülenerek değerlendirilir.
Uygulama Alanları
- Malzeme bilimi ve mühendisliği araştırmaları
- Kaplama ve ince film analizleri
- Metal, seramik ve polimer malzemelerin mekanik karakterizasyonu
- Akademik ve endüstriyel Ar-Ge çalışmaları
- Kalite kontrol ve yüzey performans değerlendirme uygulamaları

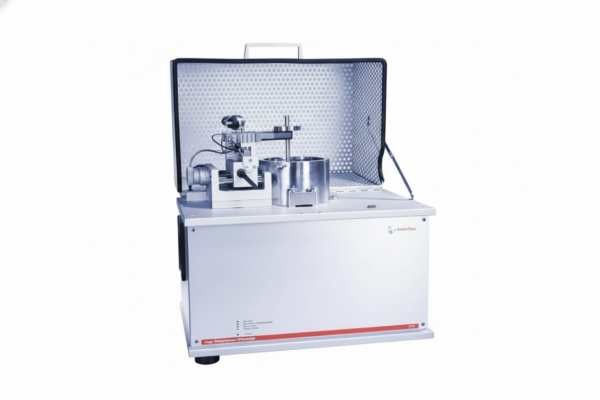

Tribometre (Yüksek Sıcaklık Aşınma) Test Cihazı
Marka / Model: Anton Paar / TH1000
Tanım: Yüksek sıcaklık aşınma test cihazı, metal, seramik, kaplama (PVD, CVD), kompozit ve yağlayıcı malzemelerin yüksek sıcaklık koşulları altındaki sürtünme ve aşınma performanslarını incelemek amacıyla kullanılan gelişmiş bir tribometredir. Maksimum 1000 °C’ye kadar test yapabilme kabiliyeti sayesinde malzemelerin gerçek çalışma koşullarındaki davranışlarını güvenilir ve tekrarlanabilir şekilde analiz etmeye olanak tanır.
Çalışma Prensibi: Cihaz, belirlenen yük, hız ve sıcaklık koşulları altında temas eden yüzeyler arasındaki sürtünme kuvvetini ve aşınma davranışını ölçer. Test sırasında numune ve karşı cisim arasında kontrollü bir temas sağlanır ve sıcaklık kademeli olarak artırılabilir. Bu sayede sıcaklık yükseldikçe malzemenin sürtünme katsayısında ve aşınma karakterinde meydana gelen değişimler bilimsel olarak ölçülür. Ölçülen veriler, malzemenin yüksek sıcaklıktaki performansının değerlendirilmesinde kullanılır.
Uygulama Alanları
-
Metal, seramik, kompozit ve kaplama (PVD, CVD) malzemelerin yüksek sıcaklık performans analizi
-
Yağlayıcı malzemelerin yüksek sıcaklıktaki sürtünme ve aşınma davranışlarının incelenmesi
-
Fren diskleri, rulmanlar, kesici takımlar ve kaplama malzemelerinin gerçek çalışma koşullarının simülasyonu
-
Sıcaklık artışının sürtünme ve aşınma karakteri üzerindeki etkilerinin bilimsel olarak araştırılması
-
Akademik ve endüstriyel Ar-Ge çalışmaları
Özellikler
-
Maksimum test sıcaklığı: 1000 °C
-
Dönüş hızı (rotary): Tipik 0,3–600 rpm (opsiyonel olarak 1500 rpm)
-
Maksimum tork: Yaklaşık 450 mNm (model ve konfigürasyona bağlı olarak)
-
Sürtünme kuvveti aralığı: Genellikle 10 N, 0,03 mN çözünürlükle (opsiyonel 20 N)
Cihaz Sorumluları:
1. Öğr. Gör. Ali Oktay Gül
E-mail: aoktay.gul@iste.edu.tr
Telefon: 0 (326) 310 2840
2. Öğr. Gör. Mustafa Göktan Aydın
E-mail: goktan.aydin@iste.edu.tr
Telefon: 0 (326) 310 2842
