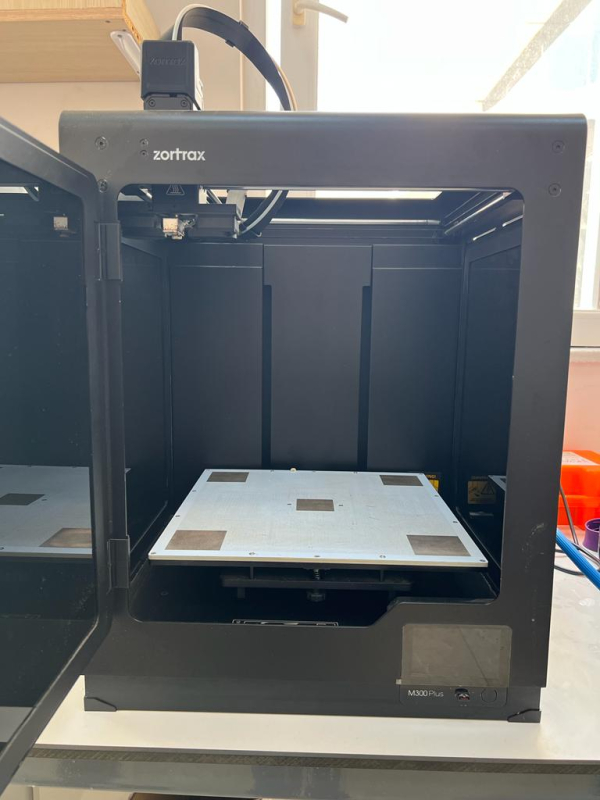

3D Elektronik Yazıcı
Marka / Model: ZORTRAX / M300 Plus
Tanım: 3D elektronik yazıcı, dijital tasarımların katmanlı üretim yöntemiyle fiziksel nesnelere dönüştürülmesini sağlayan bir üretim cihazıdır. Farklı filament türleriyle çalışabilme özelliği sayesinde prototip ve fonksiyonel parça üretimine imkân tanır.
Çalışma Prensibi: Cihaz, dijital model verisini katmanlara ayırarak eriyik filamentin kontrollü şekilde tabla üzerine bırakılması esasına dayanır. Her katman üst üste eklenerek üç boyutlu nesne oluşturulur. Tüm süreç yazılım üzerinden otomatik olarak yönetilir.
Özellikler:
-
Yazdırma tablası boyutu: 300 × 300 × 300 mm
-
Minimum yazdırma kalınlığı: 0.4 mm
-
Android tabanlı yazılım altyapısı
-
Altı farklı filament tipi ile çalışma imkânı:
-
Z-FLEX Black M200P
-
Z-ULTRAT Pure Black M300P/Dual
-
Z-ULTRAT Pure Grey M300P/Dual
-
Z-ASA Pro Pure Black M200P
-
Z-ABS Red
-
Z-PETG Grey
Uygulama Alanları: Prototip üretimi, ürün geliştirme çalışmaları, mühendislik ve tasarım uygulamaları, eğitim ve AR-GE faaliyetleri, fonksiyonel plastik parça üretimi, küçük ölçekli üretim ve test amaçlı modelleme çalışmaları.

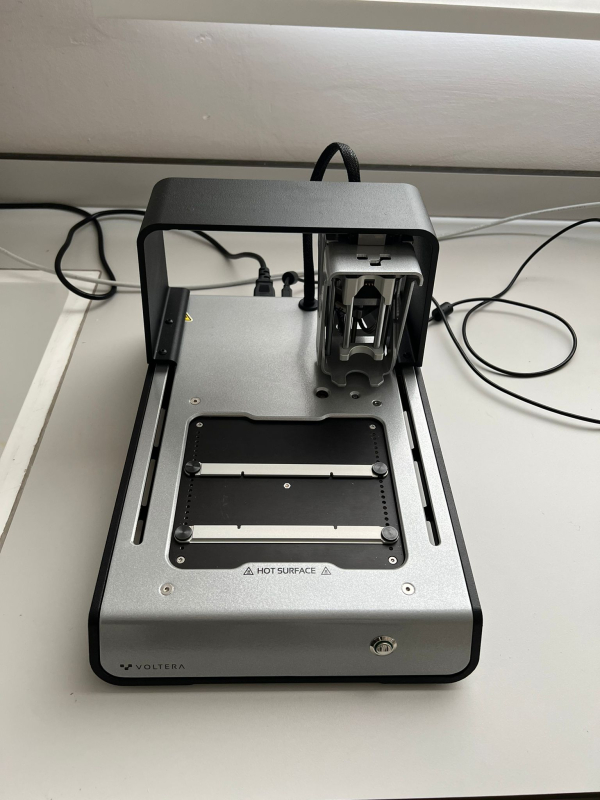

Elektronik Devre Yazıcı
Marka / Model: Voltera
Tanım: Elektronik devre yazıcı, prototip ve düşük hacimli elektronik devrelerin hızlı ve hassas şekilde üretilmesini sağlayan bir masaüstü üretim cihazıdır. Baskı devre kartları (PCB) üzerine iletken mürekkep veya benzeri malzemelerle devre desenlerinin oluşturulmasına imkân tanır.
Çalışma Prensibi: Cihaz, dijital devre tasarım dosyasını referans alarak baskı kafasını X, Y ve Z eksenlerinde yüksek hassasiyetle hareket ettirir. İletken malzeme belirlenen güzergâh boyunca yüzeye kontrollü şekilde uygulanarak devre yolları oluşturulur. Çok katmanlı ve hassas baskılar otomatik olarak gerçekleştirilir.
Özellikler:
-
Baskı alanı: 128 × 105 mm
-
Baskı tekrar yeteneği: 20 µm
-
X ekseni hassasiyeti: 10 µm
-
Y ekseni hassasiyeti: 10 µm
-
Z ekseni hassasiyeti: 0.625 µm
Cihaz Sorumluları:
Öğr. Gör. Mustafa Göktan Aydın
E-mail: goktan.aydin@iste.edu.tr
Telefon: 0 (326) 310 2842
